高壓開關柜現場安裝步驟【發表日期：2019-04-18 09:36:00】

高壓開關柜現場安裝：

高壓開關柜運抵現場后通常由用戶自己或者是請安裝單位進行安裝，安裝內容主要有：柜體就位和并柜、主母線之間及下母線之連接、電纜頭制作和上位、二次電纜引線接及二次端子排接線等。

1、高壓開關柜的檢查：

高壓柜進場之前應對電氣室進行檢查，常有的檢查項目包括：屋頂、樓板是否施工完畢，是否有滲漏；室內抹灰是否完成，門窗是否完畢是否有損壞，門是否可以上鎖等等。土建施工必須全部結束。

2、高壓開關柜的安裝：

高壓柜進場時應對柜體進行相關檢查，檢查合格后方可進場安裝。安裝時應從一側開始，先將按圖紙位置依次擺放在型鋼基礎上，可以使用叉車或者滾杠來進行，移動過程中一定要設安全員，防止事故發生。當第一臺高壓柜放在型鋼上試進行定位固定，然后其他柜依次運送，最后進行校正，偏差值應符合下表的規范，然后用連柜螺栓進行連柜，最后將柜與基礎型鋼點焊固定即可（在內測電焊），實踐證明，如果基礎型鋼安裝誤差很小，高壓柜的尺寸誤差也非常小，高壓柜放在槽鋼上面就是可以滿足相關規范要求。

3、母線橋的安裝：

母線橋的安裝過程很簡單，只要保證固定母線橋的拉桿的牢固性就可以了。

4、施工過程時的注意事項有：

（1）高壓開關柜不應受碰撞，以免骨架變形，或者薄面板碰凹，表面涂層受撞傷，影響外觀。

（2）并排柜體的安裝基礎槽鋼要求水平（每米允許誤差≯1mm）。

（3）手車柜基礎高度的高低要考慮手車進出方便，地坪上不得形成臺階。

（4）運輸、安裝過程要切實保護真空滅弧室，特別是裝設柜頂的主母線時，須用硬板蓋住真空開關頂部，防止工具、螺絲掉下砸傷滅弧室。

5、自配主母線時須做到：

（1）高壓開關柜的接地主母線應與安裝基礎的予埋接地網可靠連接，確保接地的連續可靠性。

（2）柜體二次引線電纜須按指定路徑敷設，不得阻礙運動件的活動，或者日后維護檢測時被踩傷。

（3）與電器元件相連的母線，接頭處應連接可靠，以免影響通流能力。

（4）電流較大時，接頭須搪錫。

（5）裸銅與裸銅的導電接觸面須涂敷防護劑（導電膏、凡士林等），以達防氧化防潮目的。

高壓開關柜安裝工程完成后，只要按照電力部有關規程進行交接試驗即可。

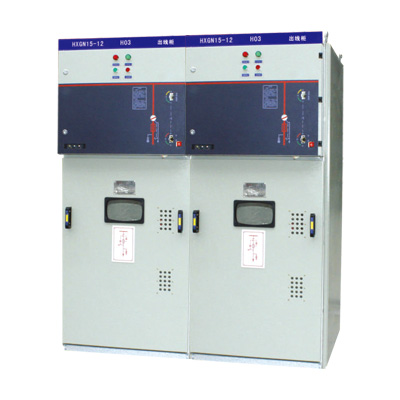

永冊高壓開關柜
