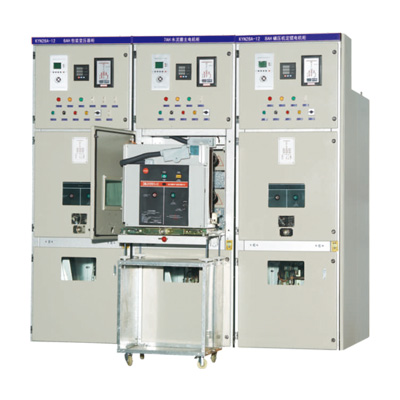

GCS改進型高壓開關柜【發表日期：2019-05-13 10:30:00】

一、概述:

GCS改進型抽出式開關柜適用于三相交流頻率為50Hz,額定工作電壓為400V(690V),額定電流4000A及以下的發、供電系統中、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、治金、紡織、高層建筑等場所,產品符合GB72511、GB/T23359、JB/T9961等相關標準。

二、結構說明：

柜體基本結構由KS型材(也可采用KB型材)組裝而成,各功能室相互隔離,其隔離室分為功能單元室、母線室和電纜室,各室的作用相對獨立。垂直通道及-二次接插件均改為GCK柜的形式,水平母線放置柜頂,頂蓋可丌啟,采用后出線或側出線方式均可。在保持原有工作性能及外觀的司時,實現安全可靠,安裝、檢測、維修便捷并降低生產成本。柜體防護等級IP3X-4X。

三、抽屜類型：

抽屜層高的模數為80mm時分為160/2、160、240、320、400、480等模數單元尺寸系列,抽屜安裝單元有效高度1760mm。抽屜層高的模數為200mm時分別為200/2、200、400、600等模數單元尺寸系列,抽屜安裝單元有效高度1800mm。單元回路額定電流600A及以下其中/單元抽屜最大申流可達到100A。相同功能單亓的抽屁具有良好的互換忤,各種抽屜單元設有機械聯鎖裝置。

四、主要特點:

1.柜架采用KS型材,主架構上安裝模數為E=20mm和100mm的q9.2mm的安裝孔，使得框架組裝靈活方便

2.水平母線采用柜后平置式排列方式,以增強母線抗電動力的能力,是使主電路具備高短路強度能力的基本措施。

3.開關柜的各功能室相互隔離,其隔離室分為功能單元室,母線室和電纜室。各室的作用相對獨立

4.抽屜面板具有分、合、試驗、抽出等位置的明顯標志,抽屜單元沒有機械聯鎖裝置。以抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。

5.抽屜高度的模數為160mm,抽屜改變僅在高度尺寸上變化,其寬度、深度尺不變,相同功能單元的抽屜有良好的互換性。單元回路額定電流在400A以下。

6.電纜隔室的設計使電纜上、下進出均十分方便。

7.柜體的防護等級為IP30~IP40,還可以按用戶需要選用。

8.材質可選用電鍍冷軋板、鍍鋅板、可敷鋁鋅板制作。
