檢修高壓開關柜時的各項元器件的檢查【發表日期：2019-05-16 08:58:00】

一、柜體清潔、元器件清潔。

二、監測檢查：

1、外觀檢查

a：隔室內元器件外觀檢查：檢查各個隔室及其內部的元器件是否受潮、生銹或污穢現象；套管、絕緣子有無破損、裂紋、放電痕跡。

b：電極、動觸頭外觀檢查：查看三相觸頭是否有燒傷、拉弧痕跡以及殘留物。

2、元器件檢查緊固

a：檢查斷路器隔室內靜觸頭的表面狀況檢查觸頭的外觀應無明顯的過熱和燒蝕痕跡。

b：檢查活門操動機構：搖動手車時，手感應平穩無卡滯現象。

c：檢查斷路器手車和接地開關聯鎖機構：手車處于柜外（含試驗/隔離位置）時，接地開關操作孔上的滑板應能按動自如。

d：檢查斷路器、接地開關以及手車位置的指示：斷路器的指示為面板上的機械指示以及REF542+微機保護測控裝置HMI的位置是否指示一致。

e：檢查加熱器是否正常。

f：對開關柜所有傳動件進行補充潤滑脂的工作，要求傳動件無卡滯現象。

g：檢查二次接線端子是否有松動、虛接并進行緊固，必要時進行線阻測量。

h：檢查并清潔避雷器、電壓互感器、電流互感器，對避雷器、電壓互感器及電流互感器接線端子進行緊固，檢查電壓互感器、電流互感器二次回路接線是否正確，檢查電壓互感器、電流互感器外觀有無無破損、裂紋、燒傷等痕跡。

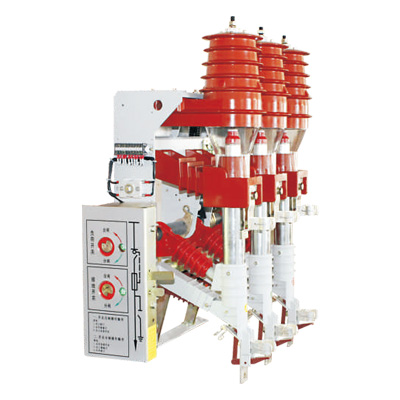

i：檢查負荷開關操作機構：用負荷開關操作手柄，對負荷開關進行分、合操作，操作機構應無卡滯，機械位置指示應與實際操作位置一致。

j：設備運行情況及柜內元件檢查：檢查二次室內的繼電器空開等運行是否正常，接線應無松動，接點處應無異響。

k：斷路器操動機構和傳動機構的檢查：首先外觀檢查有無破損和劃傷，其次，保證斷路器分閘狀態下且儲能機構未儲能，并切斷輔助回路電源，檢查機構有無變形和扭曲緊固件(包括螺栓、螺母、卡簧、擋圈和彈簧銷等)應鎖緊，有松動的要予以重新鎖緊，另外，斷路器內部不要求對其進行涂抹潤滑物。

三、防火防雷避雷器檢查：

柜內避雷器主要有以下幾種接線形式

1）接線方式一：TV柜內避雷器與TV安裝于后倉，熔斷器安裝在手車上，避雷器直接與母線相連，TV通過隔離手車與母線相連；

2）接線方式二：TV柜內避雷器安裝在母線室內，直接與母線相連，TV與熔斷器安裝在手車上；

3）接線方式三：TV柜內避雷器單獨安裝在后倉或前下倉，直接與母線相連，TV與熔斷器安裝在手車上。

4）接線方式四：TV與熔斷器安裝在XGN系列固定柜隔室內，避雷器單獨安裝在另一隔室，直接與母線相連；

5）接線方式五：避雷器、TV和熔斷器都安裝于后倉，避雷器直接與母線相連，TV通過隔離手車與母線相連；

6）接線方式六：避雷器、熔斷器和TV安裝于同臺手車，避雷器接于熔斷器后級。該布置方式屬于錯誤接線，運行中一旦熔斷器熔斷，設備將失去避雷器保護。

四、功能測試：

傳動測試

a：對開關用REF542+保護裝置進行2次分合操作，確認開關能正常分合，操作機構動作正常以及計數器動作正常。

b：執行3次機械合分閘操作。

c：進行母聯失壓自投功能試驗。在一段母線失壓的情況下母聯應能實現自投功能。

d：其它二次電器元件動作的正確性:主要包括二次電源回路空開的動作是否正確，報警信號是否能正常上傳。

五、專項緊固檢查工作

a：對母線室的母排連接部位用的力矩扳手對連接螺栓進行緊固，防止松動引起發熱甚至更嚴重的設備故障；

b：對電纜室的電纜螺栓連接部位進行緊固，其中電纜與母排的連接部位用的力矩扳手對連接螺栓進行緊固，另外電纜夾鎖緊螺栓的力矩最大為，防止松動引起發熱甚至更嚴重的設備故障。
