產品信息

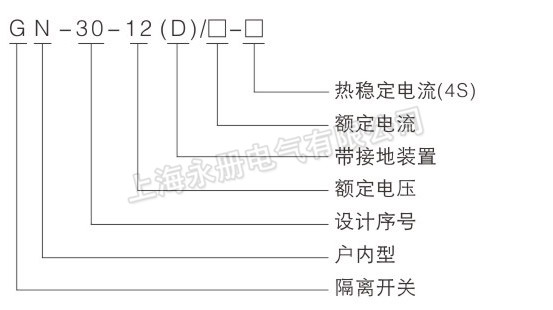

型號及含義

概述

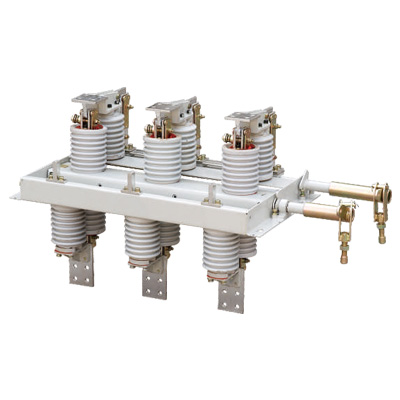

GN30-12型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關。主要結構是在三相共底架的主、下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。

GN30-12D型開關是在GN30-12型開關基礎上增加帶接地刀的形式，可滿足不同電力系統的需要。本產品設計緊湊、占用空間小、絕緣能力強、易于安裝調整，其性能符合GBI1985-89《交流高壓隔離開關和接地開關》的要求.適用于額定電壓10千伏交流50Hz及以下戶內系統中.作為在有電壓無負載情況下，分合電路之用。可與高壓開關柜配套使用，也可單獨使用。

使用環境條件

◆ 海拔高度不超過1000m;

◆ 周圍空氣溫度：上限+40℃;下限-10℃:

◆ 相對濕度：日平均值不大于95%;月平均值不大干90%。

◆ 地震烈度不超過8度z

◆ 無嚴重粉塵、化學腐蝕性和爆炸性物質的場所。

◆ 無經常性劇烈振動的場所。

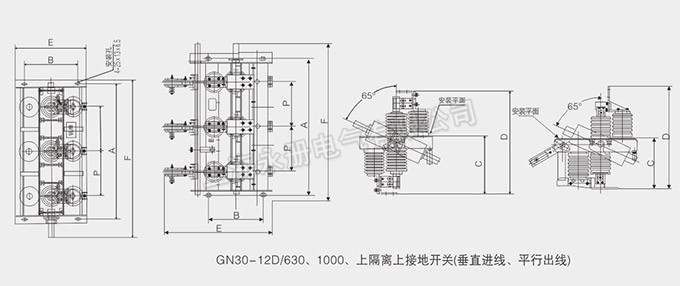

外形及安裝尺寸圖
