產品信息

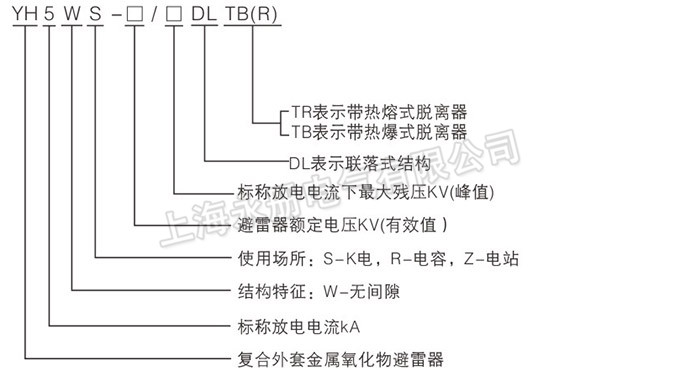

型號含義

概述

可卸式避雷器是將配電型氟化鋅避雷器改裝后巧妙地安裝在跌落式熔斷器的跌落式結構上，達到在不斷電的情況下，可以借助絕緣拉閘操作軒方便地對避雷器進行檢測，維修和更換.不但保證了線路的暢通，而旦大大地減少了電力維護人員的工作強度和時間，特別適合于不宜停電的場所如郵電通訊，機場車站，醫院，繁華商業區等。產品其它性能周配電型避雷器。第二代跌落式避雷器增加了脫離器，在避雷.出現異常發生時，利用工頻短路電流讓脫離動作.使脫離器接地端自動脫開，避雷器元件翻落.退出運行防止事故進一步擴大，并易于維護人員及時發現進行維修和更換，其翻落原理類似熔斷器熔絲熔斷引起熔管翻落。

我公司采用了自前先進的RWI2型路落機構，接觸可靠，分合靈活，井采用復合支柱的不繡鋼蓋的先進配件，具有防污、動作速度快、電流范圍廣，又能耐受規定電流沖擊和動作負載的優點。產品性能滿足國家標準:GB11032-2000(eqvIEC60099-4: 1991)《交流無間隙金屬氧化物避雷器》,JB/Ta952-2005《交流系統用復舍外套無間隙金屬氧化物避雷器》，GB311.1-1997《高壓輸

變電設備的絕緣配合》。

產品結構特點

◆ 避雷器單元可帶電隨時載卸、特另據合于不宣停電的場所。

◆ 帶脫離器，避雷器單元故障時能自動翻落，退出運行.保障線路正常通行。

◆ 因故障時單元翻落形成明顯標志、易于發現，及時維修更換。

◆ 避雷榻采用復合外套，跌落機構采用復合支柱，憎水性好、耐污能力強。

使用環境條件

◆ 環境溫度: -40℃葉40℃;

◆ 海拔高度不大于3000m:

◆ 電源頻率: 48Hz-62Hz:

◆ 風速不超過35m/S:

◆ 地震烈度7度及以下地區。

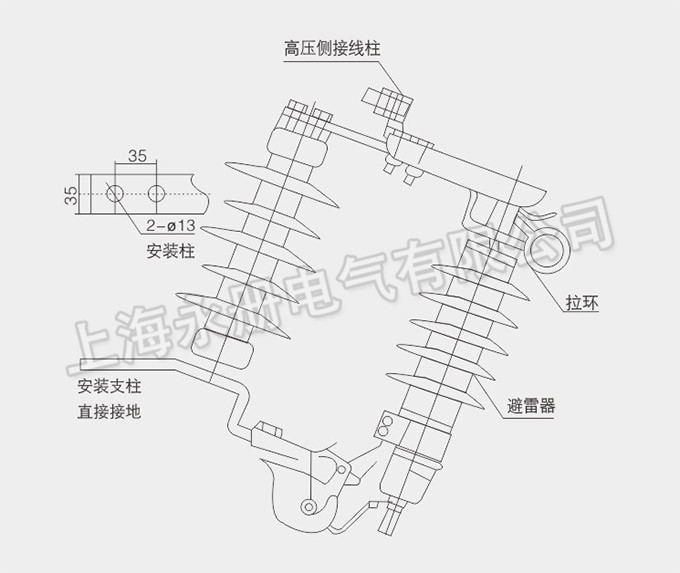

產品結構圖

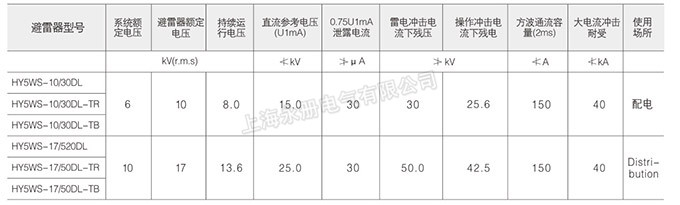

主要技術參數

安裝使用說明

◆ 本產品應安裝在額定電壓與避雷器額定電壓一致的系統和設備的線路上，

◆ 安裝使用前請檢查避雷器元件與跌落式機構之間的松緊度，以保證接觸良好并披卸靈活。

◆ 調整方法:轉動避雷器上銅觸頭(帶拉環) .使其分閘拉力在6-10kg以內，并保持銅觸頭拉環側正朝外，然后銷緊下螺母，使拉環不易轉動。

◆ 安裝時，應使避雷器與鉛垂線成15-30.度夾角，對距離不少干200mm ，
